전기차 보급이 급격히 증가하면서, 개인 주택이나 빌라에서도 가정용 전기차 충전기를 설치하는 사례가 많아졌다. 하지만 대부분의 일반 소비자는 충전기 자체만 관심을 갖고, 충전기의 핵심 안전장치인 ‘누전차단기’에 대해서는 거의 모르고 있다. 가정에서 전기차 충전기를 설치할 경우, 올바르지 않은 차단기 선택은 심각한 화재나 감전 사고로 이어질 수 있으며, 전기 용량이나 충전기 전류 특성에 따라 차단기의 규격도 달라진다. 이 글에서는 전기차 충전기에 맞는 누전차단기 종류와 선택 기준을 설명하고, 설치 시 반드시 확인해야 할 전기 안전 요소들을 실전 위주로 정리한다.
1. 전기차 충전기와 누전차단기의 관계
전기차 충전기는 고전류를 장시간 사용하는 장치로, 일반 가전제품보다 전기 부하가 훨씬 크다. 이런 고전류 장비에는 누전이나 과부하 상황이 발생할 위험도 더 크기 때문에, 적절한 누전차단기 설치가 필수다.
✅ 핵심 포인트
- 누전차단기는 누설 전류가 일정 이상 발생할 때 자동으로 전원을 차단
- 전기차 충전기의 특성상 ‘직류(DC) 누설 전류’까지 고려해야 함
2. 일반 누전차단기와 전기차 전용 누전차단기의 차이
▶ 일반 누전차단기 (RCD)
- 교류(AC) 누설 전류만 감지
- 보통 가정용 콘센트 회로나 조명 회로에 사용
- 전기차 충전기에는 부적합할 수 있음
▶ 전기차 전용 누전차단기 (Type B 또는 A + DC 검출기)
- DC 누설 전류까지 감지 가능
- 벽부형 충전기 또는 고속 완속 충전기에 적합
- 일부 고급 충전기는 내부에 Type B 기능 포함
3. 누전차단기 선택 기준 정리
| 조건 | 권장 차단기 종류 | 설명 |
|---|---|---|
| 단상 220V 충전기 | Type A + DC 검출기 | 대부분 가정용 완속 충전기 해당 |
| 삼상 380V 충전기 | Type B 차단기 | 상업용 또는 고출력 충전기 |
| 벽걸이형 충전기(비노출 설치) | 내장형 차단기 포함 모델 확인 | 추가 설치 필요 여부 점검 |

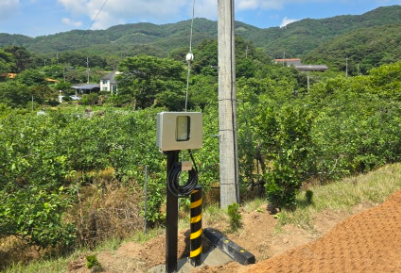

| 야외 설치 시 | 방수형 차단기 + 누전차단기 | IP 등급 필수 확인 |
4. 설치 전 반드시 확인해야 할 전기 조건
- 전기 인입 용량 - 계약 전력이 충분한가? (가정용: 최소 3kW 이상 필요)
- 전기 설비 도면 확인 - 분전반 회로별 용량과 여유 확인 필요
- 접지 상태 점검 - 접지 불량 시 누전차단기 오작동 가능성↑
- 기존 차단기 상태 - 오래된 분전반은 차단기 규격이 안 맞을 수 있음
5. 실제 설치 사례 (요약)
- 사례 ①: 서울 송파구 단독주택 / 7kW 충전기 설치 → Type B 누전차단기 별도 설치 + 배선 교체
- 사례 ②: 경기 고양시 빌라 / 벽부형 충전기 설치 → Type A 차단기 사용 + DC 검출기 내장 모델 선택
- 사례 ③: 부산 해운대 아파트 / 실외 충전기 → 방수형 차단기함 + 접지보강 후 설치
결론
전기차 충전기 설치는 단순히 기기만 연결하는 것이 아니라, 전기 안전과 직결된 전문 설치 작업이다. 특히 가정용 충전기라고 해서 전기 용량과 차단기 선택을 간과하면 안 된다. 전기차 충전기에 적합한 누전차단기를 선택하는 것은 화재 예방과 가족의 안전을 위한 기본이다. 설치 전 반드시 전기 전문 기술자의 점검을 받는 것을 권장하며, 소비자 스스로도 차단기의 역할과 종류를 이해해두는 것이 바람직하다.
